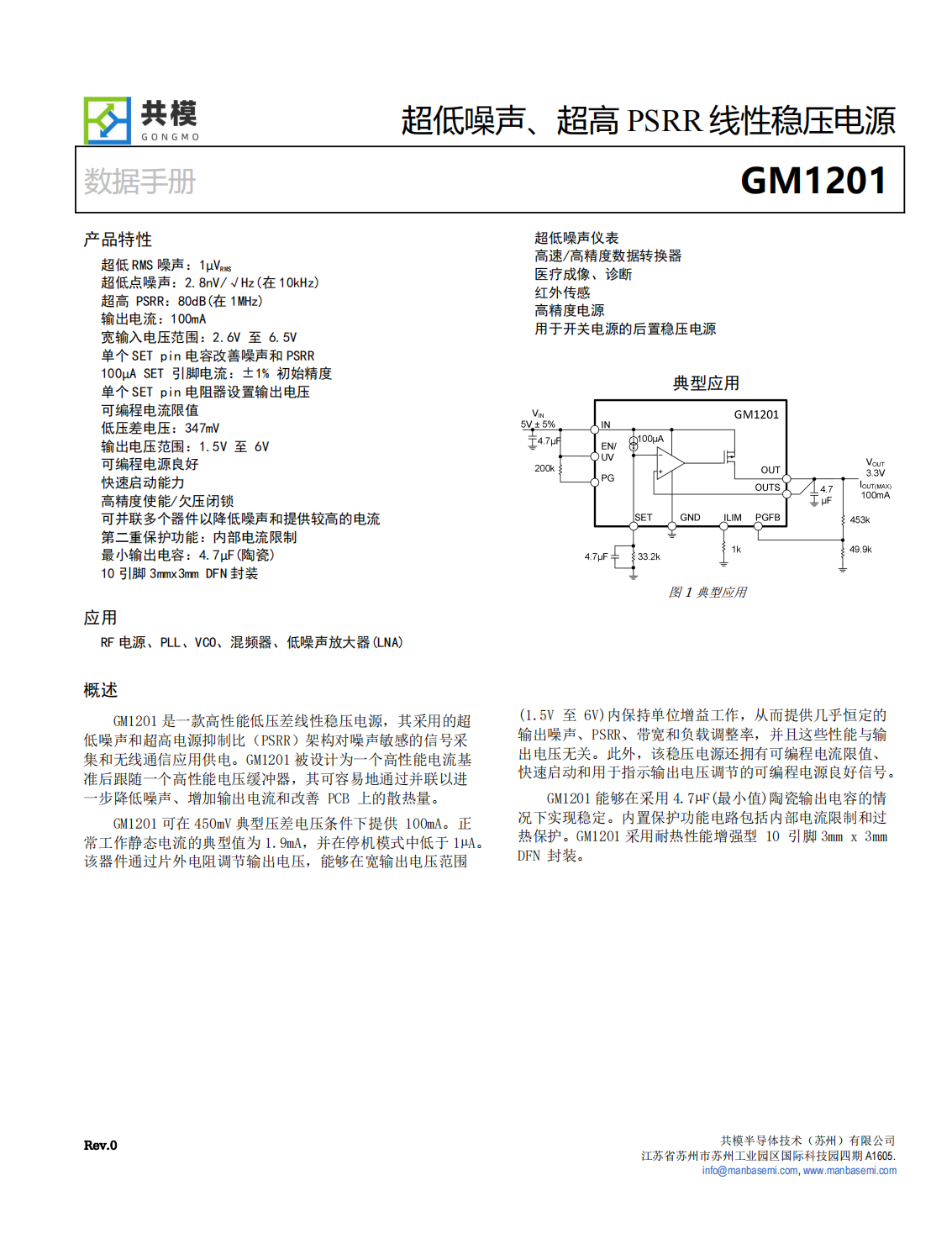

概述
GM1201是一款高性能低壓差線性穩壓電源，其采用的超低噪聲和超高電源抑制比（PSRR）架構對噪聲敏感的信號采集和無線通信應用供電。GM1201被設計為一個高性能電流基準后跟隨一個高性能電壓緩沖器，其可容易地通過并聯以進一步降低噪聲、增加輸出電流和改善PCB上的散熱量。
GM1201可在450mV典型壓差電壓條件下提供100mA。正常工作靜態電流的典型值為1.9mA，并在停機模式中低于1μA。該器件通過片外電阻調節輸出電壓，能夠在寬輸出電壓范圍(1.5V至6V)內保持單位增益工作，從而提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整率，并且這些性能與輸出電壓無關。此外，該穩壓電源還擁有可編程電流限值、快速啟動和用于指示輸出電壓調節的可編程電源良好信號。
GM1201能夠在采用4.7μF(最小值)陶瓷輸出電容的情況下實現穩定。內置保護功能電路包括內部電流限制和過熱保護。GM1201采用耐熱性能增強型10引腳3mm x 3mmDFN封裝。
